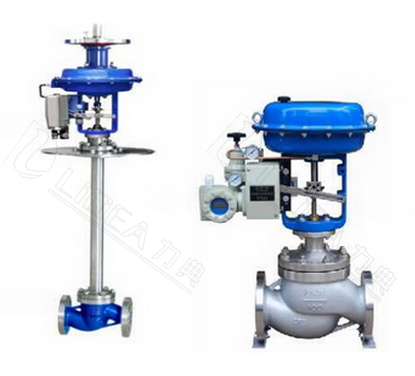

| LDZJHM系列 氣動薄膜套筒調節閥 |
 |
| 結構優性： 等截面低流阻流道，額定流量系數大 | 閥體參數 |
| 調節型好： 可調范圍大，流量特性可選等百分比或線性 | 公稱壓力 PN16、PN25、PN40、PN64 |
| 密封性好： 可選擇軟密封、波紋管密封，提高密封性能 | 連接方式 法蘭式、（特制：焊接式） |
| 廣泛應用： 多種閥座結構、散熱片，適應不同壓差溫度 | 閥體材質 WCB、SS304、SS316、SS316L |
| 閥芯材質 SS、SS304、SS316、SS316L、司太萊堆焊 | |
| 技術參數 | 密封材料 PTFE、硬密封、特殊高溫材料 |
| 動作方式 氣開式、氣關式 | 波 紋 管 SS、SS304、SS316 |
| 閥座結構 M套筒 | 填 料 聚四氟乙烯、柔性石墨 |
| 流量特性 等百分比、線性 | 推 桿 襯套2Cr13 1Cr18Ni9Ti |
| 可調范圍 50：1 | 墊 片 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
| 信號范圍 Pr:0.2~1bar、0.4~2bar | 法蘭標準 GB9113-88、JB/T79-94、GB2555-81 |
| 氣源壓力 Ps:1.4bar~4bar | |
| 密封等級 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 功能附件選項 |
| 環境溫度 - 30℃～+70℃（防爆型見定位器參數） | E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） |
| 基本誤差 ±2.5% | X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器） |
| 輸入信號 4~20mA DC、0~10V DC | S－帶手輪機構 |
| 輸出信號 4~20mA DC、0~10V DC | Q－完全切斷型 |
| 防爆等級 dIIBT4/T5/T6、dIICT4/T5/T6、本安型 | 附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥 |
| 規格與技術參數 | ||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 直線 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定流程L(mm) | 16 | 25 | 40 | 60 | ||||||||
| 膜片有限面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 允許泄漏量 | 硬閥座：IV級（10-4閥額定容量） 軟閥座：VI級 | |||||||||||
| 工作溫度t | 常溫型 | -20℃～200℃、-40℃～250℃、-60℃～250℃ | ||||||||||
| 散熱性 | -40℃～450℃、-60℃～450℃ | |||||||||||
| 高溫型 | 300℃～560℃ | |||||||||||
| 低溫型 | -60℃～-100℃、-100℃～-200℃、-200℃～-250℃ | |||||||||||
| 允許壓差 氣關式調節閥允許壓差表 單位：MPa | ||||||||||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||
| 信號范圍Pr(kPa) | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 40-200 | 20-100 | 20-100 | 4-200 | 20-100 | 20-100 | 40-200 | ||
| 氣源壓力Ps(MPa) | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | 0.14 | 0.14 | 0.25 | ||
| 需配附件 | - | P | P | - | P | P | - | P | P | - | P | P | ||
|
公 稱 通 徑 DN(mm) 及 閥 座 直 徑d (mm) |
20 | 20 | 2.67 | 6.23 | 6.40 | |||||||||
| 25 | 25 | 2.22 | 5.19 | 6.40 | ||||||||||
| 32 | 32 | 2.58 | 6.02 | 6.40 | ||||||||||
| 40 | 25 | 3.18 | 6.40 | 6.40 | ||||||||||
| 32 | 2.58 | 6.02 | 6.40 | |||||||||||
| 40 | 2.12 | 4.95 | 6.37 | |||||||||||
| 50 | 32 | 2.58 | 6.02 | 6.40 | ||||||||||
| 40 | 2.12 | 4.95 | 4.37 | |||||||||||
| 50 | 1.73 | 4.05 | 5.21 | |||||||||||
| 65 | 65 | 2.05 | 4.77 | 6.14 | ||||||||||
| 80 | 50 | 2.60 | 6.08 | 6.40 | ||||||||||
| 65 | 2.05 | 4.77 | 6.14 | |||||||||||
| 80 | 1.68 | 3.93 | 5.06 | |||||||||||
| 100 | 65 | 2.05 | 4.77 | 6.14 | ||||||||||
| 80 | 1.69 | 3.39 | 5.06 | |||||||||||
| 100 | 1.36 | 3.18 | 4.09 | |||||||||||
| 125 | 125 | 1.84 | 4.28 | 5.51 | ||||||||||
| 150 | 100 | 2.27 | 5.30 | 6.40 | ||||||||||
| 125 | 1.84 | 4.28 | 5.51 | |||||||||||
| 150 | 1.54 | 3.59 | 4.62 | |||||||||||
| 200 | 125 | 1.84 | 4.28 | 5.51 | ||||||||||
| 150 | 1.54 | 3.59 | 4.62 | |||||||||||
| 200 | 1.12 | 2.62 | 3.37 | |||||||||||
| 允許壓差 氣開式調節閥允許壓差表 單位：MPa | ||||||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
| 信號范圍Pr(kPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 4-200 | 20-100 | 40-200 | ||
| 氣源壓力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
| 需配附件 | - | P | - | P | - | P | - | P | ||
|
公 稱 通 徑 DN(mm) 及 閥 座 直 徑 d(mm) |
20 | 20 | 2.67 | 6.23 | ||||||
| 25 | 25 | 2.22 | 5.19 | |||||||
| 32 | 32 | 2.58 | 6.02 | |||||||
| 40 | 25 | 3.18 | 6.40 | |||||||
| 32 | 2.58 | 6.02 | ||||||||
| 40 | 2.12 | 4.95 | ||||||||
| 50 | 32 | 2.58 | 6.02 | |||||||
| 40 | 2.12 | 4.95 | ||||||||
| 50 | 1.73 | 4.02 | ||||||||
| 65 | 65 | 2.05 | 4.77 | |||||||
| 80 | 50 | 2.60 | 6.08 | |||||||
| 65 | 2.05 | 4.77 | ||||||||
| 80 | 1.68 | 3.93 | ||||||||
| 100 | 65 | 2.05 | 4.77 | |||||||
| 80 | 1.69 | 3.39 | ||||||||
| 100 | 1.36 | 3.18 | ||||||||
| 125 | 125 | 1.84 | 4.28 | |||||||
| 150 | 100 | 2.27 | 5.30 | |||||||
| 125 | 1.84 | 4.28 | ||||||||
| 150 | 1.54 | 3.59 | ||||||||
| 200 | 125 | 1.84 | 4.28 | |||||||
| 125 | 1.54 | 3.59 | ||||||||
| 200 | 1.12 | 2.62 | ||||||||
| *P:閥門定位器 |
| *對于LDZJH（P）型單座波紋管密封調節閥,最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于 |
| 1.0MPa，則取值1.0MPa。 |
| 流量數值 ：R50 | |||||||||||
| 特性/Q/Qmax/l/l% | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 直線 | 2 | 11.8 | 21.6 | 31.4 | 41.2 | 51 | 60.8 | 70.6 | 80.4 | 90.2 | 100 |
| 等比 | 2 | 3 | 4.37 | 6.5 | 9.6 | 14.1 | 20.9 | 30.9 | 45.7 | 67.6 | 100 |
| 快開 | 2 | 31.6 | 44.8 | 54.8 | 63.2 | 70.7 | 77.5 | 83.6 | 89.4 | 94.8 | 100 |
| 拋物線 | 2 | 5 | 9.8 | 15.9 | 23.5 | 32.6 | 43.1 | 55.1 | 6.86 | 83.5 | 100 |
| 標準型、散熱型、高溫型外形尺寸 單位：mm | |||||||||||||
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| ΦA | 282 | 308 | 394 | 498 | |||||||||
| L | PN16,40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| H1 | PN16 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
| PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | ||
| PN64 | 65 | 70 | 77.5 | 85 | 90 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 207.5 | ||
| H |
標 準 型 |
PN16 | 429 | 438 | 474 | 477 | 502 | 626 | 662 | 687 | 836 | 896 | 987 |
| PN40 | 429 | 438 | 474 | 477 | 502 | 626 | 662 | 695 | 845 | 896 | 1000 | ||
| PN64 | 456 | 468 | 511 | 525 | 535 | 663 | 673 | 705 | 868 | 958 | 1260 | ||
| 散熱高溫型 | 570 | 570 | 610 | 610 | 630 | 730 | 810 | 820 | 960 | 1090 | 1180 | ||
| 波紋管密封型外形尺寸表 單位：mm | |||||||||||
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| ΦA | 282 | 308 | 394 | 498 | |||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H1 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 |
| H波紋管型 | 449 | 511 | 560 | 617 | 620 | 710 | 767 | 792.5 | 870 | 1057.5 | 1087.5 |
| 低溫型外形尺寸表 單位：mm | |||||||||||||
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| ΦA | 282 | 308 | 394 | 498 | |||||||||
| L | PN16,PN40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| H1 | PN16,40 | 52.5 | 57.5 | 70 | 70 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | |
| PN64 | 65 | 70 | 77.5 | 77.5 | 90 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 207.5 | ||
| H2 | -60℃～-100℃ | 500 | 500 | 500 | 500 | 500 | 600 | 600 | 600 | 700 | 700 | 700 | |
| -100℃～-200℃ | 700 | 700 | 700 | 700 | 700 | 800 | 800 | 800 | 900 | 900 | 900 | ||
| -200℃～-250℃ | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1100 | 1100 | 1100 | ||
| H | -60～-100℃ | PN16,40 | 862.5 | 865 | 902 | 907 | 914.5 | 1118.5 | 1126 | 1141.5 | 1135 | 1348 | 1385.5 |
| PN64 | 875 | 874 | 909.5 | 917 | 922 | 1128.5 | 1133.5 | 1149 | 1347.5 | 1370.5 | 1405.5 | ||
| -100～-200℃ | PN16,40 | 1062.5 | 1075 | 1102 | 1107 | 1114.5 | 1318.5 | 1326 | 1341.5 | 1535 | 1548 | 1585.5 | |
| PN64 | 1075 | 1080 | 1109.5 | 1117 | 1122 | 1328.5 | 1333.5 | 1349 | 1547.5 | 1570.5 | 1605.5 | ||
| -200～-250℃ | PN16,40 | 1262.5 | 1267.5 | 1302 | 1307 | 1314.5 | 1518.5 | 1526 | 1541.5 | 1735 | 1748 | 1785.5 | |
| PN64 | 1275 | 1280 | 1309.5 | 1317 | 1322 | 1528.5 | 1533.5 | 1549 | 1747.5 | 1770.5 | 1805.5 | ||
| ΦD3 | 260 | 260 | 285 | 305 | 340 | 370 | 405 | 460 | 525 | 590 | 700 | ||
| ΦD4 | 290 | 290 | 315 | 335 | 370 | 400 | 435 | 490 | 555 | 630 | 740 | ||
| 螺栓孔n(個)-d(直徑) | 8-14 | 8-14 | 8-14 | 8-16 | 8-16 | 10-16 | 10-16 | 12-18 | 14-18 | 16-18 | 18-18 | ||
| 調節閥重量表 單位：kg | ||||||||||||
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 標準型 | PN16 | 16 | 17 | 19 | 21 | 23 | 35 | 48 | 57 | 64 | 70 | 90 |
| PN40 | 16 | 17 | 19 | 21 | 23 | 35 | 48 | 60 | 67 | 74 | 95 | |
| PN64 | 20 | 21 | 25 | 30 | 33 | 44 | 71 | 91 | 100 | 115 | 145 | |
| 散熱高溫型 | 17 | 18 | 20 | 22 | 25 | 36 | 51 | 60 | 62 | 74 | 95 | |
| 波紋管密封型 | 20 | 21 | 25 | 30 | 33 | 48 | 71 | 91 | 102 | 115 | 145 | |
| 低溫型 | 20 | 21 | 23 | 26 | 28 | 42 | 58 | 69 | 77 | 84 | 108 | |
| 備注： |
| *本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據。 |
| *法蘭密封面形式：PN10、PN16為凸面，PN40、PN64為凹凸面、閥體為凹面 |
| *薄膜執行機構氣信號接口：內螺紋M16*1.5 |
| *夾套保溫型夾套載熱體接口：對焊Φ18*4 |
| *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。 |
