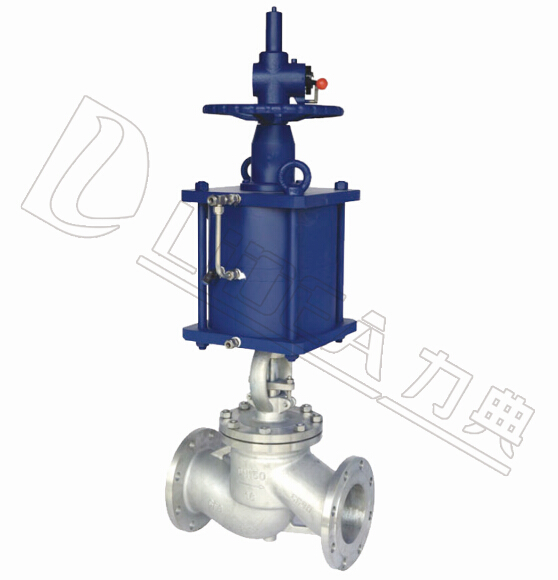

LDJP系列 氣動截止閥
|
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN16、PN25、PN40、PN64 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭式GB(特選JB、ANSI、JIS） | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 WCB、SS304、SS316、SS316L | |
| 閥板材質 SS、SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL(特選：石墨、金屬硬密封） | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C6：-30℃～150℃ |
| 信號反饋 X1機械無源信號，X2有源信號 | C7：-30℃～250℃ | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C8：-30℃～350℃ | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 法蘭連接 GB/12221 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 檢測與實驗 JB/T9002 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 設計標準 GB/12237 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 結構長度 GB/12221 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
| 法蘭連接尺寸 GB/9113、JB/T79 | 備 注 氣缸參數請另參考所選配的氣動執行器資料 | |
|

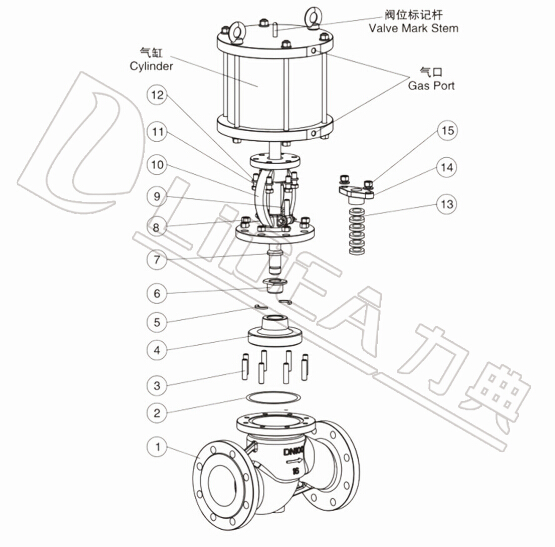

| 零件結構材質表 | |||||
| 材質 | |||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE | |
| 3 | 螺栓 | 35 | 304 | 304 | |
| 4 | 閥瓣 | WCB+對焊304或stelite、PTFE | ZG1Cr18Ni9Ti/PTFE | ZG1Cr18Ni12Mo2Ti/PTFE | |
| 5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 螺帽 | 35 | 304 | 304 | |
| 9 | 吊環螺栓 | 35 | 304 | 304 | |
| 10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 11 | 螺栓 | 35 | 304 | 304 | |
| 12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 填料 | 柔性石墨 | PTFE | PTFE | |
| 14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 15 | 螺帽 | 35 | 304 | 304 | |
|
| 主要外形及連接法蘭尺寸J641H(W、F、Y)-16C/P/R | |||||||||||
| 型號 | DN | L | ～H | D | D1 | D2 | C | f | N | Φd | 氣源接口 |
| LDJP15 | 15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4 | 14 | 1/4'' |
| LDJP20 | 20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4 | 14 | |
| LDJP25 | 25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4 | 14 | |
| LDJP32 | 32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4 | 18 | |
| LDJP40 | 40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4 | 18 | |
| LDJP50 | 50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4 | 18 | |
| LDJP65 | 65 | 290 | 630 | 185 | 145 | 118 | 20 | 3 | 4 | 18 | |
| LDJP80 | 80 | 310 | 683 | 200 | 160 | 132 | 20 | 3 | 8 | 18 | |
| LDJP100 | 100 | 350 | 745 | 220 | 180 | 156 | 22 | 3 | 8 | 18 | 3/8'' |
| LDJP125 | 125 | 400 | 855 | 250 | 210 | 184 | 22 | 3 | 8 | 18 | |
| LDJP150 | 150 | 480 | 870 | 285 | 240 | 211 | 24 | 3 | 8 | 22 | |
| LDJP200 | 200 | 600 | 954 | 340 | 295 | 266 | 24 | 3 | 12 | 22 | |
| LDJP250 | 250 | 730 | 1065 | 405 | 355 | 319 | 26 | 3 | 12 | 26 | |
| LDJP300 | 300 | 850 | 1185 | 460 | 410 | 370 | 28 | 4 | 12 | 26 | |
| 主要外形及連接法蘭尺寸J641H(W、F、Y)-25C/P/R | |||||||||||
| 型號 | DN | L | ～H | D | D1 | D2 | C | f | N | Φd | 氣源接口 |
| LDJP15 | 15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4 | 14 | 1/4'' |
| LDJP20 | 20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4 | 14 | |
| LDJP25 | 25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4 | 14 | |
| LDJP32 | 32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4 | 18 | |
| LDJP40 | 40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4 | 18 | |
| LDJP50 | 50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4 | 18 | |
| LDJP65 | 65 | 290 | 630 | 185 | 145 | 118 | 22 | 3 | 8 | 18 | |
| LDJP80 | 80 | 310 | 683 | 200 | 160 | 132 | 24 | 3 | 8 | 18 | |
| LDJP100 | 100 | 350 | 745 | 235 | 190 | 156 | 24 | 3 | 8 | 22 | 3/8'' |
| LDJP125 | 125 | 400 | 855 | 270 | 220 | 184 | 26 | 3 | 8 | 26 | |
| LDJP150 | 150 | 480 | 870 | 300 | 250 | 211 | 28 | 3 | 8 | 26 | |
| LDJP200 | 200 | 600 | 954 | 360 | 310 | 274 | 30 | 3 | 12 | 26 | |
| LDJP250 | 250 | 730 | 1065 | 425 | 370 | 330 | 32 | 3 | 12 | 30 | |
| LDJP300 | 300 | 850 | 1185 | 485 | 430 | 389 | 34 | 4 | 16 | 30 | |
| 主要外形及連接法蘭尺寸J641H(W、F、Y)-40C/P/R | ||||||||||||
| 型號 | DN | L | ～H | D | D1 | D2 | C | f | N | Φd | X | 氣源接口 |
| LDJP15 | 15 | 130 | 305 | 95 | 65 | 46 | 14 | 2 | 4 | 14 | 4 | 1/4'' |
| LDJP20 | 20 | 150 | 316 | 105 | 75 | 56 | 16 | 2 | 4 | 14 | 4 | |
| LDJP25 | 25 | 160 | 373 | 115 | 85 | 65 | 16 | 2 | 4 | 14 | 4 | |
| LDJP32 | 32 | 180 | 416 | 140 | 100 | 76 | 18 | 2 | 4 | 18 | 4 | |
| LDJP40 | 40 | 200 | 530 | 150 | 110 | 84 | 18 | 3 | 4 | 18 | 4 | |
| LDJP50 | 50 | 230 | 575 | 165 | 125 | 99 | 20 | 3 | 4 | 18 | 4 | |
| LDJP65 | 65 | 290 | 656 | 185 | 145 | 118 | 22 | 3 | 8 | 18 | 4 | |
| LDJP80 | 80 | 310 | 713 | 200 | 160 | 132 | 24 | 3 | 8 | 18 | 4 | |
| LDJP100 | 100 | 350 | 775 | 235 | 190 | 156 | 24 | 3 | 8 | 22 | 4.5 | 3/8'' |
| LDJP125 | 125 | 400 | 892 | 270 | 220 | 184 | 26 | 3 | 8 | 26 | 4.5 | |
| LDJP150 | 150 | 480 | 940 | 300 | 250 | 211 | 28 | 3 | 8 | 26 | 4.5 | |
| LDJP200 | 200 | 600 | 1054 | 375 | 320 | 284 | 34 | 3 | 12 | 30 | 4.5 | |
| LDJP250 | 250 | 730 | 1115 | 450 | 385 | 345 | 38 | 3 | 12 | 33 | 4.5 | |
| LDJP300 | 300 | 850 | 1235 | 515 | 450 | 409 | 42 | 4 | 16 | 33 | 4.5 | |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
