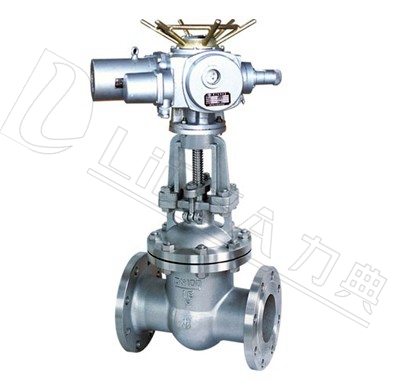

閥體說明
技術參數
公稱通徑 25-1000mm
電壓電壓 AC220V、AC380V（其它特制
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100
環境溫度 -30℃～+70℃
連接方式 法蘭連接
防護等級 IP67
閥體材質 WCB SS304 SS316 SS316L
碟板材質 WCB SS304 SS316 SS316L
功能選項
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金
防 爆 型 防爆等級：dIIBT5
工作溫度
C3：-30℃～150℃
信號反饋 X1機械無源信號，X2有源信號
C5：-30℃～220℃
手動功能 手動功能 電動執行器帶有手動開閥、關閥功能
C6：-30℃～250℃
開關型 通電開到位，通電關到位。
C8：-40℃～400℃
調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
C9：-40℃～450℃
適用介質 強酸、強堿、氣體或液體
標準規范
備注 電動參數請另參考選配的電動執行器資料
法蘭標準 GB/12221 ANSI B16.10
檢測與試驗 GB/T9092 API 598
設計標準 GB/T12234-1989 ANSI B16.34
性能范圍
NITRICACID
硝酸類
型號
公稱壓力
(MPa)
實驗壓力
工作溫度(℃)
強度(水)(Mpa)
密封(水)空氣
低壓密封空氣(Mpa)
適用介質
Z4IH-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
Z41W-25P(R
2.5
3.8
2.8
0.6
≤200
硝酸類
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類
五、主要零件材質
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨Graphite |
|
墊片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 Graphite+304 |
|
壓蓋 |
ZG1Cr181Ni10 |
ZG1Cr181Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
電裝型號規格主要尺寸：1.6MPa 凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y
Z941W Z941F-16C 16P 16R
|
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
電裝型號 |
L1 |
H |
DO |
| 40 | 200 | 145 | 110 | 85 | 16 |
4-Φ18 |
DZW10 |
590 | 595 | 365 |
| 50 | 250 | 160 | 125 | 100 | 16 |
4-Φ18 |
DZW10 |
590 | 653 | 365 |
| 65 | 265 | 180 | 145 | 120 | 18 |
4-Φ18 |
DZW10 |
590 | 665 | 365 |
| 80 | 280 | 195 | 160 | 135 | 20 |
8-Φ18 |
DZW15 |
590 | 725 | 365 |
| 100 | 300 | 215 | 180 | 155 | 20 |
8-Φ18 |
DZW20 |
590 | 787 | 365 |
| 125 | 325 | 245 | 210 | 185 | 22 |
8-Φ18 |
DZW20 |
590 | 934 | 365 |
| 1150 | 350 | 280 | 240 | 210 | 24 |
8-Φ23 |
DZW20 |
590 | 955 | 365 |
| 200 | 400 | 335 | 295 | 265 | 26 |
12-Φ23 |
DZW30 |
590 | 1105 | 365 |
| 250 | 450 | 405 | 335 | 320 | 30 |
12-Φ25 |
DZW30 |
810 | 1343 | 470 |
| 300 | 500 | 460 | 410 | 375 | 30 |
12-Φ25 |
DZW45 |
810 | 1516 | 470 |
| 350 | 550 | 520 | 470 | 435 | 34 |
16-Φ25 |
DZW90 |
810 | 1678 | 470 |
| 400 | 600 | 580 | 525 | 485 | 36 |
16-Φ30 |
DZW120 |
830 | 1849 | 550 |
| 450 | 650 | 640 | 585 | 545 | 40 |
20-Φ30 |
DZW120 |
830 | 1937 | 550 |
| 500 | 700 | 705 | 650 | 608 | 44 |
20-Φ34 |
DZW180 |
830 | 2234 | 550 |
| 600 | 800 | 840 | 770 | 718 | 48 |
20-Φ41 |
DZW250 |
870 | 2432 | 320 |
| 700 | 900 | 910 | 840 | 788 | 50 |
24-Φ41 |
DZW250 |
870 | 2489 | 320 |
| 800 | 1000 | 1020 | 950 | 878 | 52 |
24-Φ41 |
DZW350 |
1170 | 2643 | 570 |
| 900 | 1100 | 1120 | 1050 | 998 | 54 |
28-Φ41 |
DZW500 |
1170 | 2935 | 570 |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 |
28-Φ18 |
DZW500 |
1170 | 3410 | 570 |
電裝型號規格主要尺寸 PN2.5MPa：RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F -25/25P/25R
|
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
電裝型號 |
L1 |
h |
D0 |
| 40 | 200 | 145 | 110 | 85 | 15 |
4-Φ18 |
DZW10 |
590 | 595 | 365 |
| 50 | 250 | 160 | 125 | 100 | 20 |
4-Φ18 |
DZW10 |
590 | 653 | 365 |
| 65 | 265 | 180 | 145 | 120 | 22 |
8-Φ18 |
DZW10 |
590 | 665 | 365 |
| 80 | 280 | 195 | 160 | 135 | 22 |
8-Φ18 |
DZW15 |
590 | 725 | 365 |
| 100 | 300 | 230 | 190 | 160 | 24 |
8-Φ23 |
DZW20 |
590 | 787 | 365 |
| 125 | 325 | 270 | 220 | 188 | 28 |
8-Φ25 |
DZW20 |
590 | 902 | 365 |
| 150 | 350 | 300 | 250 | 218 | 30 |
8-Φ25 |
DZW20 |
590 | 955 | 365 |
| 200 | 400 | 360 | 310 | 278 | 34 |
12-Φ25 |
DZW30 |
810 | 1105 | 470 |
| 250 | 450 | 425 | 370 | 332 | 36 |
12-Φ30 |
DZW30 |
810 |
1343 |
470 |
| 300 | 500 | 485 | 430 | 390 | 40 |
16-Φ30 |
DZW60 |
810 | 1516 | 470 |
| 350 | 550 | 550 | 490 | 448 | 44 |
16-Φ34 |
DZW90 |
830 | 1678 | 550 |
| 400 | 600 | 610 | 550 | 505 | 48 |
16-Φ34 |
DZW120 |
830 | 1849 | 550 |
| 450 | 650 | 660 | 600 | 555 | 50 |
20-Φ34 |
DZW120 |
830 | 1937 | 550 |
| 500 | 700 | 730 | 660 | 640 | 52 |
20-Φ41 |
DZW180 |
870 | 2234 | 320 |
| 600 | 800 | 840 | 770 | 718 | 56 |
20-Φ41 |
DZW250 |
870 | 2432 | 320 |
| 700 | 900 | 955 | 875 | 815 | 60 |
24-Φ48 |
DZW500 |
870 | 2489 | 320 |
| 800 | 1000 | 1070 | 990 | 930 | 64 |
24-Φ48 |
DZW500 |
1170 | 2643 | 570 |
| 900 | 1100 | 1180 | 1090 | 1025 | 66 |
28-Φ54 |
DZW800 |
1170 | 2935 | 570 |
| 1000 | 1200 | 1305 | 1210 | 1140 | 68 |
28-Φ58 |
DZW800 |
1170 | 3410 | 570 |
電裝型號規格主要尺寸PN4.0 MPa-6.4MPa：Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F-40P/40R/64P/64R
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
電裝型號 |
L1 |
H |
D0 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 |
4-Φ18 |
DZW10 |
590 | 630 | 365 |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 |
4-Φ18 |
DZW10 |
590 | 691 | 365 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 |
8-Φ18 |
DZW10 |
590 | 711 | 365 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 |
8-Φ18 |
DZW15 |
590 | 775 | 365 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 |
8-Φ23 |
DZW20 |
590 | 871 | 365 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 |
8-Φ25 |
DZW20 |
590 | 948 | 365 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 |
8-Φ25 |
DZW30 |
810 | 1028 | 470 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 |
12-Φ30 |
DZW30 |
810 | 1325 | 470 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 |
12-Φ34 |
DZW45 |
810 | 1401 | 470 |
| 300 | 750 | 510 | 450 | 108 | 364 | 46 |
16-Φ34 |
DZW60 |
830 | 1653 | 550 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 |
16-Φ34 |
DZW90 |
830 | 1791 | 550 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 |
16-Φ41 |
DZW120 |
870 | 2092 | 320 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 |
20-Φ48 |
DZW250 |
870 | 2465 | 320 |
| 600 | 1350 | 890 | 795 | 730 | 678 | 62 |
20-Φ54 |
DZW350 |
1170 |
|
570 |
| 700 | 1450 | 995 | 900 | 835 | 760 | 68 |
24-Φ54 |
DZW500 |
1170 |
|
570 |
| 800 | 1650 | 1135 | 1030 | 960 | 876 | 76 |
24-Φ58 |
DZW800 |
1060 |
|
500 |
| 40 | 240 | 165 | 125 | 95 | 76 | 24 |
4-Φ23 |
DZW10 |
590 | 665 | 365 |
| 50 | 250 | 175 | 135 | 105 | 88 | 26 |
4-Φ23 |
DZW10 |
590 | 790 | 365 |
| 65 | 280 | 200 | 160 | 130 | 110 | 28 |
8-Φ23 |
DZW10 |
590 | 840 | 365 |
| 80 | 310 | 210 | 170 | 140 | 121 | 30 |
8-Φ23 |
DZW20 |
590 | 890 | 365 |
| 100 | 350 | 250 | 200 | 168 | 150 | 32 |
8-Φ25 |
DZW20 |
590 | 1020 | 365 |
| 125 | 400 | 295 | 240 | 202 | 176 | 36 |
8-Φ30 |
DZW30 |
590 | 1100 | 365 |
| 150 | 450 | 340 | 280 | 240 | 204 | 38 |
8-Φ34 |
DZW30 |
810 | 1290 | 470 |
| 200 | 550 | 405 | 345 | 300 | 260 | 44 |
12-Φ34 |
DZW60 |
810 | 1470 | 470 |
| 250 | 650 | 470 | 400 | 352 | 313 | 48 |
12-Φ41 |
DZW90 |
830 | 1500 | 550 |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 |
16-Φ41 |
DZW90 |
830 | 1820 | 550 |
| 350 | 850 | 595 | 525 | 475 | 422 |
60 |
16-Φ41 |
DZW120 |
8701 | 2216 | 320 |
| 400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-Φ48 |
DZW180 |
870 | 3838 | 320 |
| 500 | 1150 | 800 | 705 | 640 | 576 | 70 |
20-Φ54 |
DZW250 |
1170 | 3320 | 570 |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
