LDBAAP系列 氣動法蘭式球閥GB |
 |
| 技術參數 | 閥體參數 | |
| 氣缸形式 雙作用、單作用 | 公稱壓力 PN16、PN25、PN40、PN64 | |
| 環境溫度 -20℃～+80℃ | 連接方式 法蘭式GB(特選JB、ANSI、JIS) | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 WCB、SS304、SS316、SS316L | |
| 球芯材質 SS、SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL(特選：石墨、硬密封） | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C3：-30℃～150℃ |
| 信號反饋 X1機械無源信號，X2有源信號 | C6：-30℃～250℃ | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C7：-30℃～350℃ | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | C8：-40℃～450℃ | |
| 標準規范 | 附件選項 | |
| 設計標準 GB/12237 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 結構長度 GB/12221 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 法蘭連接 GB/9113、JB/T79 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 檢測與實驗 GB/T13927、JB/T9092 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 備 注 氣缸參數請另參考所選配的氣動執行器資料 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
|

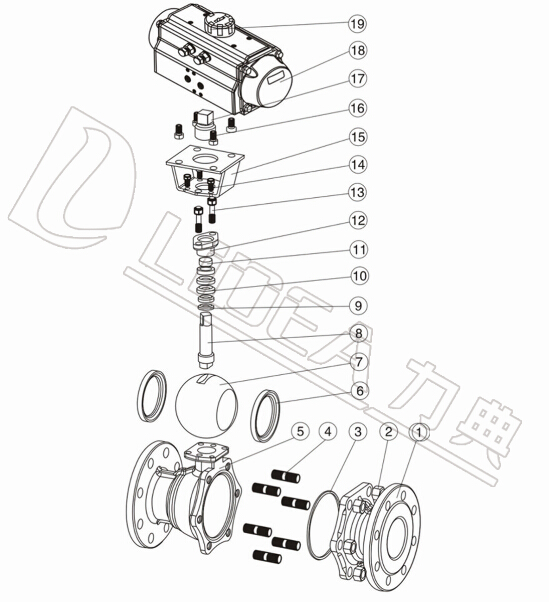

| 零件結構材質表 | |||||
| 材質 | |||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 3 | 墊片 | PTFE、石墨金屬復合墊 | |||
| 4 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 6 | 閥座 | PTFE、尼龍（Nyfon）、對位聚苯(PPL)、硬質合金Hard Alloy | |||
| 7 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 10 | 填料 | PTFE、柔性石墨 | |||
| 11 | 襯套 | PTFE、復合軸承 | |||
| 12 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 17 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 18 | 氣動裝置 | LDP系列、LDSK系列、AW系列 | |||
| 19 | 位置指示器 | 塑料 | |||
|

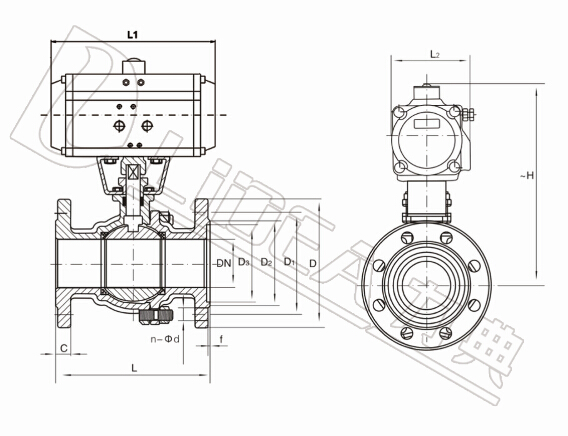

| 主要外形連接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA) | |||||||||||||
| 型號 | DN | in | L | L1 | L2 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAP15 | 15 | 1/2 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBAAP20 | 20 | 3/4 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBAAP25 | 25 | 1 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | LD063P/LD083SK |
| LDBAAP32 | 32 | 1 1/4 | 165 | 159/248 | 83/107 | 257/277 | 140 | 100 | 76 | 18 | 2 | 4-Φ18 | LD063P/LD105SK |
| LDBAAP40 | 40 | 1 1/2 | 180 | 211/248 | 95/107 | 274/292 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAP50 | 50 | 2 | 200 | 248/269 | 107/123 | 290/300 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAP65 | 65 | 2 1/2 | 220 | 248/315 | 107/141 | 310/335 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAP80 | 80 | 3 | 250 | 269/345 | 123/152 | 346/368 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | LD105P/LD125SK |
| LDBAAP100 | 100 | 4 | 280 | 345/409 | 152/172 | 378/410 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | AW125/AW160 |
| LDBAAP125 | 125 | 5 | 320 | 409/550 | 172/215 | 425/450 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | AW160/AW190 |
| LDBAAP150 | 150 | 6 | 360 | 550/600 | 215/240 | 468/531 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | AW190/AW210 |
| LDBAAP200 | 200 | 8 | 400 | 600/633 | 240/262 | 583/618 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | AW210/AW240 |
| 主要外形連接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA) | |||||||||||||
| 型號 | DN | in | L | L1 | L2 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBAAP15 | 15 | 1/2 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | LD052P/LD065SK |
| LDBAAP20 | 20 | 3/4 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | LD052P/LD065SK |
| LDBAAP25 | 25 | 1 | 150 | 159/211 | 83/95 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | LD065P/LD083SK |
| LDBAAP32 | 32 | 1 1/4 | 165 | 211/248 | 83/107 | 269/287 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | LD075P/LD090SK |
| LDBAAP40 | 40 | 1 1/2 | 180 | 248/269 | 95/107 | 282/292 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAP50 | 50 | 2 | 200 | 248/345 | 107/123 | 290/325 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAP65 | 65 | 2 1/2 | 220 | 269/345 | 107/152 | 310/357 | 185 | 145 | 118 | 22 | 3 | 8-Φ18 | LD105P/LD125SK |
| LDBAAP80 | 80 | 3 | 250 | 345/409 | 152/172 | 346/368 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | LD105P/LD140SK |
| LDBAAP100 | 100 | 4 | 280 | 345/438 | 152/187 | 418/443 | 235 | 190 | 156 | 24 | 3 | 8-Φ22 | AW125/AW160 |
| LDBAAP125 | 125 | 5 | 320 | 438/550 | 187/215 | 460/503 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | AW160/AW190 |
| LDBAAP150 | 150 | 6 | 360 | 550/600 | 215/240 | 518/563 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | AW190/AW210 |
| LDBAAP200 | 200 | 8 | 400 | 633/730 | 262/330 | 583/618 | 360 | 310 | 274 | 30 | 3 | 12-Φ26 | AW240/AW270 |
| 主要外形連接尺寸Q641F(N、P、H、Y)-PN40(4.0MPA) | ||||||||||||||
| 型號 | DN | in | L | L1 | L2 | ～H | D | D1 | D2 | D3 | C | F | n-Φd | 執行器型號 |
| LDBAAP15 | 15 | 1/2 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 40*4 | 14 | 2 | 4-Φ14 | LD052P/LD065SK |
| LDBAAP20 | 20 | 3/4 | 140 | 159/211 | 83/95 | 240/252 | 105 | 75 | 56 | 51*4 | 16 | 2 | 4-Φ14 | LD065P/LD083SK |
| LDBAAP25 | 25 | 1 | 150 | 211/248 | 95/107 | 257/265 | 115 | 85 | 65 | 58*4 | 16 | 2 | 4-Φ14 | LD075P/LD090SK |
| LDBAAP32 | 32 | 1 1/4 | 180 | 211/248 | 95/107 | 269/287 | 140 | 100 | 76 | 66*4 | 18 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBAAP40 | 40 | 1 1/2 | 200 | 248/269 | 107/123 | 282/292 | 150 | 100 | 84 | 76*4 | 18 | 3 | 4-Φ18 | LD090P/LD105SK |
| LDBAAP50 | 50 | 2 | 220 | 248/315 | 107/141 | 300/325 | 165 | 125 | 99 | 88*4 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBAAP65 | 65 | 2 1/2 | 250 | 269/345 | 123/152 | 335/357 | 185 | 145 | 118 | 110*4 | 22 | 3 | 8-Φ18 | LD105P/LD140SK |
| LDBAAP80 | 80 | 3 | 280 | 345/409 | 152/172 | 368/400 | 200 | 160 | 132 | 121*4 | 24 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBAAP100 | 100 | 4 | 320 | 409/438 | 172/187 | 418/506 | 235 | 190 | 156 | 150*4.5 | 24 | 3 | 8-Φ22 | AW160/ATE190 |
| LDBAAP125 | 125 | 5 | 400 | 550/600 | 215/240 | 445/548 | 270 | 220 | 184 | 176*4.5 | 26 | 3 | 8-Φ26 | AW190/ATE210 |
| LDBAAP150 | 150 | 6 | 400 | 600/633 | 215/262 | 563/598 | 300 | 250 | 211 | 204*4.5 | 28 | 3 | 8-Φ26 | AW240/ATE270 |
| LDBAAP200 | 200 | 8 | 503 | 730 | 330 | 636/666 | 375 | 320 | 284 | 260*4.5 | 30 | 3 | 12-Φ30 | AT270 |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
